首頁　>　均勻性測定器(UA)/應答度檢查器(RD)　>　2維色度亮度計 UA-200A

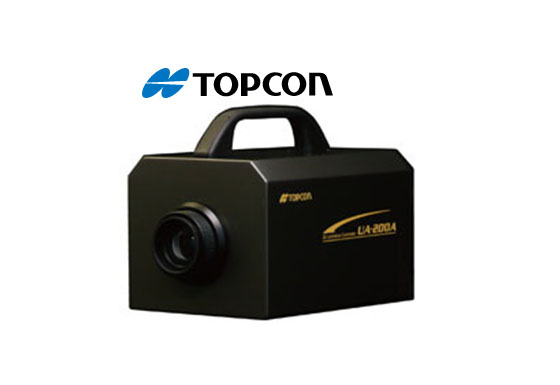

2維色度亮度計 UA-200A

Previous Next

低亮度到高亮度的超高對比度高精度2維色度亮度計UA-200的上位機種!

2維色度亮度計「UA-200A」為可高精度測定FPD及汽車儀表盤、照明等的亮度?色度的均勻性的2維色度亮度計「UA-200」的上位機種。

您若對該產品感興趣，歡迎通過電話或微信公眾號進行進一步溝通、查詢！

2維色度亮度計「UA-200A」為可高精度測定FPD及汽車儀表盤、照明等的亮度?色度的均勻性的2維色度亮度計「UA-200」的上位機種。
將過去產品改良，擴大低亮度的測定范圍，達成0.005cd/m2～的測定，且追加layer功能，可一次測量低亮度到高亮度。

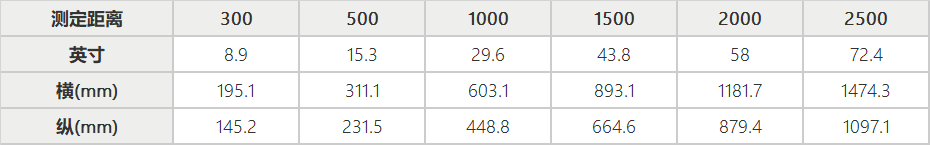

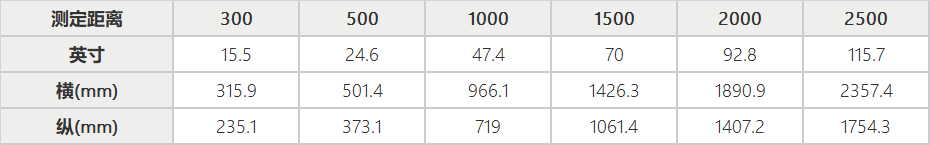

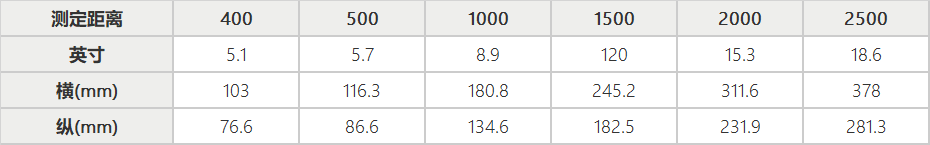

鏡頭畫角	機器名稱
標準鏡頭	UA-200AS
標準＋広角輔助鏡	UA-200AWS
望遠鏡頭	UA-200AT

產品特長

- 寬廣的測定范圍：0.005～1,000,000cd/m²

- 追加Layer功能：可一次測量低亮度到高亮度

- 色度精度高：使用新開發的光學濾片，實現了高達±0.008以內的高色度精度

- 最快1秒的高速測定：通過測定運算的最優化處理，大幅縮短了測定時間*單純測定亮度時

- 搭載140萬像素CCD：最多可測1,376×1,024個像素

主要用途

- LCD及相關材料、OLED等的亮度、色度MURA評價

- 汽車操作面板、汽車音響等的發光分布特性評價

- LED照明、OLED照明的發光部以及照射面的亮度與色度MURA評價

標配軟件

○使用標配軟件，可進行主機控制以及收集、分析測定數據。

○根據不同用途,配置了2種軟件。

?Standard Mode　：　可使用于UA-200A的主機控制與測定等所有功能。

?View Mode ：　可使用于閱覽及解析所保存的測定畫面實景數據。
可在測定評價部門之外的科室分析數據。

○增加的新功能

①實景顯示功能強化

?對焦輔助功能
?測定點多點抽取功能(最多達999點)

②設定任意形狀測定區域

?能夠設定多邊形、矩形、圓形等自由區域

③個別區域補正功能

?可將測定面分割成2×2～最多64×64個區域，針對每個區域予以單獨補正設定

④發光部多點抽取&測定功能

?可指定測定面內多個發光區域，設定限值后，可抽取限值內的發光部分并進行個別測定

⑤對角補正功能

?可對拍攝顯示出來的歪斜圖像進行補正

?可在同一程序菜單內進行自動對角補正

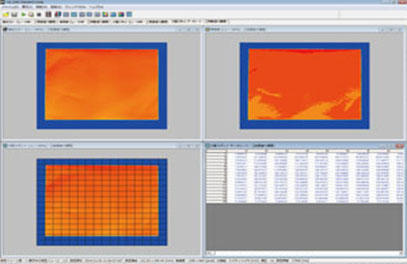

○主要的圖景顯示(原有功能)

疑似色	等高線	分割點

對測定數據進行任意配色來顯示亮度色度的測定數據。最適合于MURA測定。	等間隔劃分三刺激值,相同值用一條線連接后呈階梯狀顯示。	測定圖像以格子分割顯示，算出每個格子內的平均測定值。

規格點顯示	任意點畫面	斷面圖畫面

依據JEITA(EIAJ ED-2522/ED-2710)等4種定型規格來測定。測定點的形狀及數量，可以根據客戶需求來選擇。	可以在畫面上任意配置最多高達 999個點的測定點，并可保存任意配置點的位置。	可以在畫面上任意配置最多高達 999個點的測定點，并可保存任意配置點的位置。

色度圖畫面(x,y/u',v')	3D畫面	統計圖顯示

能夠在色度圖上確認測定值的色度分布狀況。也可以放大后顯示色度畫面。	能夠以3維形式變換并顯示三刺激值的疑似色，并可在實景畫面上調整顯示角度。	以縱軸為頻度、橫軸為三刺激值來顯示分布統計圖表。

輪廓排列示意		時間序列示意圖

能夠顯示眾多排列后的測定示意畫面，從而可以簡便地選擇所需要的文件。		能夠以折線方式顯示所指定的測定點隨時間推移的變化量。

能夠以csv格式保存各種畫面的測定數據。
能夠以(BMP/JPG/PNG)格式保存各種圖像。

主要叁數規格

機種	UA-200A
光亮采集	140萬畫素彩色CCD圖像傳感器
對物鏡	UA-200AS : 單焦點對物鏡　F=8.0mm UA-200AWS : 單焦點對物鏡　F=5mm UA-200AT : 單焦點對物鏡　F=35mm
有功像素	1376×1024
數據位	14bit
測定范圍	0.005～1,000,000cd/m²
亮度直線性^*1	±2% (超過1cd/m² ) 、±3% (0.005～1cd/m²)
色度精度^*1	±0.003 (超過1cd/m² )、±0.005 (0.005～1cd/m²)
色度精度^*2	±0.008^6 ±0.005^7
面內MURA均勻性^*1	亮度：±2% 色度：±0.003
重復精度	亮度：0.3%^*2 (超過1cd/m² ) 、±0.5% (0.005～1cd/m²)
重復精度	色度：0.001 (超過1cd/m² )^3、色度：0.002 (0.005～1cd/m²)^3
測定時間	亮度測定：最快1.5秒　100cd/m²(含傳送時間) 亮度色度測定：最快3.5秒　100cd/m²(含傳送時間)
穩定性	亮度：1%
再現行	亮度：2%
溫度特性	亮度：±3% (25℃基準 0～40℃)
濕度特性	亮度：±3% (相體濕度 85%以下、且無凝露)
界面	LAN (Gigabit Ethernet)
外形尺寸	280×162×194mm(UA-200AS) 311×162×194mm(UA-200AWS) 307×162×194mm(UA-200AT)
質量	約3.9kg (UA-200AS) 約4.12kg (UA-200AWS) 約4.45kg (UA-200AT)

*¹ ：針對標準A光源
^*2 ：在CCD中心位置評價
^*3 ：以CCD中心位置為基準
^*4 ：最大值-最小值
^*5 ：2σ時
^*6 ：亮度基準面和彩色濾片組合時
(O-55,Y-48,A-73B,IRA-05,T-44,R-61,B-46,V-44,G-54)
^*7 ：本公司基準面板（RGBW）
