FPD關聯及汽車的儀表盤，蓄光材等發光裝置的亮度?色度的管理漸趨嚴格，且對微弱光的高精度及高速測定的需求增加。

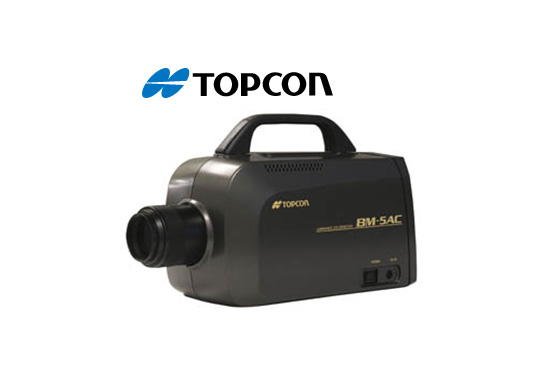

本公司為了回應客戶的需求，將過去機種BM-5AS改良，大幅提升色度精度。為擁有過去色度亮度計的高速性及分光輻射計的高信賴性的色度亮度計。
|
: AL-6 / AL-11 / AL13 |
|
: WS-3 |
|
: IA-2 |
|
: FP-3P |
|
: Tripod5N |
|
: Tripod-SR |
|
: S-4 |
|
: MF-10/MF-100 |
- 色度精度提升
- 可選擇切換5個測定角，從細微面到大面積均能測定
- 內置模擬輸出端口，連接示波器后，可記錄數據、觀測波形
- 最高0.05ms的高速響應，從而能夠觀測閃爍光源的上升、下降響應特性
- 評價顯示器、照明相關的光學特性測定
- 汽車儀表盤、音響、操作面板等細微面的亮度、色度
- 其他：如熒光體、蓄光材料、各類特種光源的亮度、色度及色溫度測定
| 光亮采集 | 光電倍增管 |
|---|---|
| 光學系統 | 對物鏡 : f=80mm F2.5, 目鏡 : 觀測視野 5° |
| 分光靈敏度特性 | 匹配CIE1931等色函數 |
| 測定角 | 3°/2°/1°/0.2°/0.1° *切換式 |
| 測定距離 | 350mm - ∞ (從物鏡金屬件前端開始的距離) |
| 測定量程 | 自動/手動5段切換 |
| 測定功能(*1) |
x,y,L （x,y: 色度坐標,L:亮度） 及 ±⊿ u',v',L （u',v': 色度坐標,L:亮度） 及 ±⊿ X,Y,Z （X,Y,Z: 三刺激值）及 ±⊿ Tc,duv,L （Tc: 相關色溫度，duv: 偏差） 及 ±⊿ CIE1976 L*a*b*, ⊿Eab* 及 ±⊿, CIE1976 L*u*v*, ⊿Euv*及 ±⊿ |

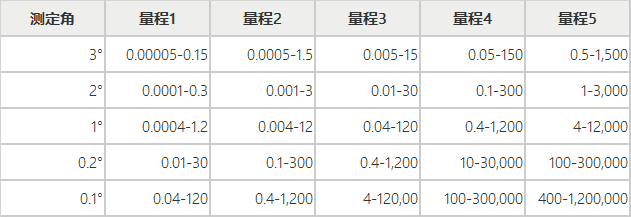

| 亮度測定范圍(*2) | 0.00005 - 1,200,000 cd/m2 |
| 亮度精度(*3) | ±4% 以?xún)?nèi) |
| 色度精度 |
(1) dx,dy : ±0.005 以?xún)?nèi)(*3) (2) dx,dy : ±0.008 以?xún)?nèi) (O-55,Y-48,A-73B,IRA-05,T-44，R-61,B-46,V-44,G-54) (*4) dx,dy : ±0.005 以?xún)?nèi) (*5) |
| 重復精度：亮度(*6) | 2.0% : 0.005-0.025cd/m2 0.8% : 0.025 cd/m2 以上 |
| 重復精度：色度(*7) | 0.003 |
| 測定時間(*8) | 約 2秒 |
| 響應時間 |
NORMAL (全量程) : 約30秒 FAST 量程1: 約5秒 量程2: 約0.5秒 量程3: 約0.05秒 量程4: 約0.5秒 量程: 約0.05秒 |
| 模擬輸出 | DC 0 - 4V (X2?Y?Z比例) |
| 顯示 | 點式矩陣液晶顯示20文字×4行帶照明功能 |
| 界面 | RS-232C, USB |
| 電源 | 專用AC電源適配器 AC100V-240V, 50/60Hz |
| 功率 | 約20W |
| 使用條件 | 溫度: 0-40℃, 濕度 : 85% RH 以下 (且無凝露) |
| 外形尺寸 (W×D×H) | 154×355×212mm |
| 質量 | 3.6kg |
(*1) : ±⊿ : 與基準值的差
(*2) : 針對標準A光源
(*3) : 標準A光源、自動量程
(*4) : 亮度基準面和色彩玻璃的組合
(*5) : 本公司基準面板（RGBW）
(*6) : 標準A光源、測定角3°、2σ、、SINGLE模式、自動量程
(*7) : 標準A光源、2σ、SINGLE模式、自動量程
(*8) : Single測定模式的測定間隔

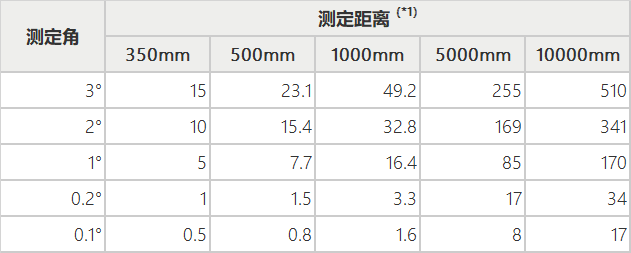

測定直徑 (mm φ)
(*1) 從物鏡金屬件前端開始的距離
